- 品牌名称：
- JAGER
- 产品型号：
- FS80-H445.106 S29A2W2/2V
- 订货编码：
- FS80-H445.106 S29A2W2/2V
- 产地：
- 德国

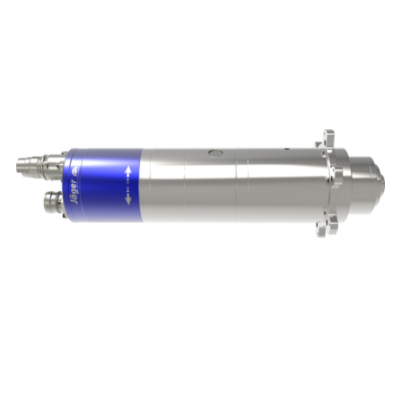

FS80-H445.106 S29A2W2/2V
气动换锥
产品编号 13404005-02
用于高速铣削、磨削、钻孔、雕刻的电主轴
技术参数
| 混合球轴承 （个） | 3 |
| 永久油脂润滑 | 免维护 |
| 电机技术 | 三相同步驱动装置 (无刷、无传感器) |
| 频率 | 1500 Hz |
| 电机极数（成对） | 2 |
| 额定转速 | 45,000 rpm |
| 额定功率 ((Pmax/5s) | 6.6 kW |
| 额定功率 (S6-60%) | 5 kW |
| 额定功率 (S1-100%) | 3.8 kW |
| 电压 (Pmax/5s) | 311.2 V |
| 电压 (S6-60%) | 275 V |
| 电压 (S1-100%) | 291 V |
| 电流 (Pmax/5s) | 15.36 A |
| 电流 (S6-60%) | 12.6 A |
| 电流 (S1-100%) | 9.5 A |
| 转速传感器 | 矢量控制 |
| 电机保护 | Pt1000 |
| 外壳 | 不锈钢 |
| 外壳直径 | 80 mm |
| 法兰直径 | 120 mm |
| 齿轮节圆 | Ø94 mm ( 6 x Ø 6,6 ) 适用螺栓： M6 Ø110 mm ( 6 x M4 ) |
| 冷却 | 液体冷却 |
| 工作环境温度 | + 10° C ～ + 45° C |
| 密封空气 | 是 |
| 防护等级 | IP54 |
| 锥体清洗 | 是 |
| ESD 保护 | 引出绝缘 |
| 刀具更换 | 气动换锥 |
| 刀架 | HSK-E 25 |
| 夹紧状态监控 | 感应 |
| 夹紧范围 | 10 mm |
| 运行方向 | 右转和左转 |
| 设备插头 | 15 针 (SpeedTEC) 电机相位 17 针 传感装置 |
| 重量 | 6 kg |
| 径跳 | <1 µ |
| 轴向跳动 | <1 µ |
