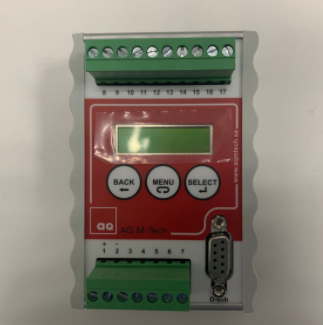

瑞典AQ 超声波控制器

瑞典AQ超声波控制器与空气传感器或液位开关/液位传感器相连接，是AQ传感器的智能中心 。AQ超声控制器设计用于空气传感器，液位开关或液位传感器。 随着空气传感器可以持续监控气泡的存在在流动的液体中。AQ超声控制器结构紧凑，易于安装。

有两种型号可选：

D72  通过2个4-20 mA输出或4个继电器输出进行通信。

DP72 通过Profibus DP进行通信

 瑞典AQ超声控制器可以控制两个空气传感器或四个液位开关或两个液位传感器。 它有四个继电器输出，一个4-20mA输出和DP72可以连接到Profibus-DP。

瑞典AQ超声控制器用于生物制药行业，对可靠性和要求都有很高要求的无菌设计，同时它也用于其他行业，如食品和加工业。

瑞典A Q超声波控制器D72 / DP72参数：

重量：210克

工作温度：0°C至50°C

供电电压：24V±3VDC

电流消耗：最大200mA

继电器：1-4个自由触点（电源关闭时打开）

最大负载：30V DC / AC 500mA

所有四个继电器都连接到一个公共端子（端子3）

防护等级：IP20

环境湿度：0％-90％

测量频率：1.1 - 2.2 MHz

平均输出功率：10mW

连接到：空气传感器：2个FCP / FCS / SAC

液位开关：4个LS / RS

液位传感器：2个LSF

 超声控制器

超声控制器使用超声波进行测量。它可以检测流动的气泡液体或它可以检测容器壁后面的液体的存在，或者它可以测量连续的液体

水平。超声控制器有四种不同的操作模式：

空气传感器模式：空气传感器监测流动液体中气体或颗粒的存在。

空气传感器非常可靠且易于使用。两个空气传感器可以连接到一个超声控制器。

电平转换模式：电平转换器是一个小型传感器，连接到外部容器可以感知容器内液体的存在而不会在容器中形成孔容器。

四个液位开关可以连接到一个超声控制器。

液位传感器模式：连接液位开关测量连续液位容器底部（容器中没有孔）。使用第二级实现高精度切换测量液体声速。可以使用一个超声波测量两个水平控制器。

凝胶传感器模式：连接到容器外部的液位开关可以感应到在容器内存在凝胶而不在容器中形成孔。四个单一凝胶水平即可用一个超声控制器测量。
