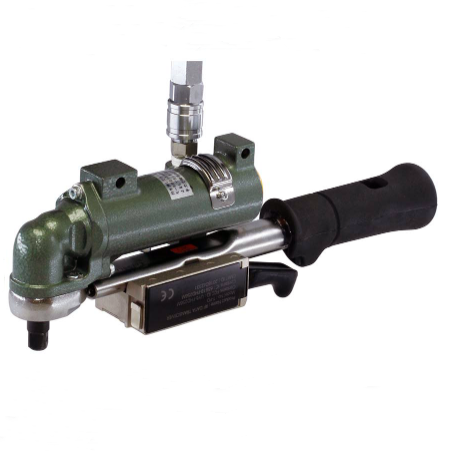

TOHNICHI（日本东日）半自动扭力扳手 AC3 AC3
适用范围适用于装配以及批量生产。特点半自动扭力扳手（Airtork）AC3系列可使用冲击扳手用的“防震套筒”。由于旋转时的震动减少，所以工作效率提高。A3系列是高预紧固型。可以用一把扳手执行冲击扳手+扭力扳手的常规两步紧固操作，极大地提高了作业效率。使用气动马达进行预紧固操作，然后使用手动式扭力扳手完成高精度紧固操作。由于用扭力扳手进行最终紧固，所以因空气压
- 价 格：
- 面议
- 未税价格：
-
面议 (税率:13%)
- 参考发货日：
同类产品
产品参数
| 品牌 | TOHNICHI |
|---|---|
| 型号/系列 | AC3 |
| 产品名称 | TOHNICHI（日本东日）半自动扭力扳手 AC3 |
| 分类 | 标准品 |
| 订货编码 | AC3 |
| 产地 | 日本 |
简短介绍
适用范围适用于装配以及批量生产。特点半自动扭力扳手（Airtork）AC3系列可使用冲击扳手用的“防震套筒”。由于旋转时的震动减少，所以工作效率提高。A3系列是高预紧固型。可以用一把扳手执行冲击扳手+扭力扳手的常规两步紧固操作，极大地提高了作业效率。使用气动马达进行预紧固操作，然后使用手动式扭力扳手完成高精度紧固操作。由于用扭力扳手进行最终紧固，所以因空气压
应用行业
适用于工业自动化设备、设备维修备件、产线改造、进口件替代、MRO 采购和工程选型场景。具体工况请结合品牌、型号、安装尺寸、接口和电气参数确认。
可供应范围
可协助确认原厂型号、同系列产品、替代型号、停产型号升级件、铭牌识别、图片寻源和非标定制需求。
替代件与停产型号解决方案
如原型号停产、交期较长或价格波动，可提交品牌、型号、铭牌照片、设备应用和数量，由古屋电气协助评估替代方向。
提交询价适用范围
- 适用于装配以及批量生产。
特点
- 半自动扭力扳手（Airtork）AC3系列可使用冲击扳手用的“防震套筒”。由于旋转时的震动减少，所以工作效率提高。
- A3系列是高预紧固型。
- 可以用一把扳手执行冲击扳手+扭力扳手的常规两步紧固操作，极大地提高了作业效率。
- 使用气动马达进行预紧固操作，然后使用手动式扭力扳手完成高精度紧固操作。
- 由于用扭力扳手进行最终紧固，所以因空气压力变动导致的紧固扭矩没有发生偏差。
- 通过N·m单位刻度可以简单地更改紧固扭矩。
- 可以用扭力扳手检测仪进行校准。
- LS带限位开关。与CNA-4mk3（需另购）组合可构建防错（Pokayoke）系统。
- AC3/ACLS3系列自2022年1月起符合ISO6789：2017，但部分产品除外。详细内容请浏览画面下部的技术资料“ISO6789：2017标准化举措”。
规格
国际单位制型号 AC25N3 AC50N3 － － AC100N3 AC180N3 扭矩范围
［N･m］MIN.～MAX. 5～25 10～50 － － 20～100 40～180 EINT. 0.25 0.5 － － 1 2 公制型号 AC250M3 AC500M3 － － AC1000M3 AC1800M3 扭矩范围
［kgf･cm］MIN.～MAX. 50～250 100～500 － － 200～1000 400～1800 EINT. 2.5 5 － － 10 20 美制型号 AC200I3-3/8 AC400I3-3/8 AC800I3-3/8 AC75F3-3/8 － AC130F3-1/2 扭矩范围
［lbf･in/lbf･ft］MIN.～MAX. 50～200lbf･in 100～400 200～800 15～75lbf･ft － 30～130 EINT. 2.5lbf･in 5 10 1lbf･ft － 2 预紧固扭矩 [N･m] 11 17.5 19 空载转速［r.p.m.］ 1000 900 800 适用螺栓 普通钢制螺栓 (M7) M8 M10 M12 高压螺栓 M6 M6，(M7) M8 M10 最大手力 P [N] 125.9 251.9 420.2 450 额定气压 [Mpa] 0.6 空气质量流量 [m3/min] 0.2 0.29 0.31 尺寸
[mm]有效长度 Ｌ 198.5 238 400 全长 L' 293 333.5 487.5 全高 Ｈ 92.8 107.7 124.5 扳头 Ｒ 16 17 20.5 方头 □ａ 9.53 12.7 ｂ 20.9 24.9 26.4 ｃ 11 12.2 ΦＤ 12 16 ＬＳ Ｅ － Ｆ － 重量约 [kg] 1.5 2.0 3.3 限位开关 无 精度±3% 国际单位制型号 ACLS25N3 ACLS50N3 － － ACLS100N3 ACLS180N3 扭矩范围
［N･m］MIN.～MAX. 5～25 10～50 － － 20～100 40～180 EINT. 0.25 0.5 － － 1 2 公制型号 ACLS250M3 ACLS500M3 － － ACLS1000M3 ACLS1800M3 扭矩范围
［kgf･cm］MIN.～MAX. 50～250 100～500 － － 200～1000 400～1800 EINT. 2.5 5 － － 10 20 美制型号 ACLS200I3-3/8 ACLS400I3-3/8 ACLS800I3-3/8 FAQ
