DZQ 60/6 B - 产品描述

三相交流机型

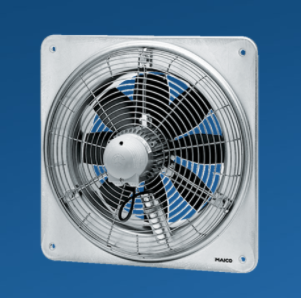

• 带方形壁板的轴流壁扇，三相交流版本。

简要描述;简介

• 进气侧的防护格栅，根据 DIN EN ISO 13857 防止意外接触。
• 由玻璃纤维增​​强聚酰胺制成的 8 叶片叶轮
• 热过载保护作为标准功能。
• 风扇符合欧洲生态设计指令 (EC) No.327/2011 Directive 2009/125/EC 的要求。
• 由于动态平衡的叶轮和电机（轴转子），无振动运行，符合质量等级 6.3，DIN ISO 1940，第 1 部分。
• 通风侧效率高，运行噪音低。
• 采用静音滚珠轴承等优质材料，提高了耐用性。
• 风扇免维护。
• 风扇的可逆操作是可能的。
• 可根据要求和额外费用提供客户特定的特殊电压，作为特殊设计。
• 可以在任何位置安装通风和抽气。

气流方向

• 气流方向被标记。
• 标准排气模式，空气流向，空气穿过电机。

三相交流电机

• 异步电动机。
• 不适用于蒸汽饱和空气的通风。
• 额定电压 400 伏，50 赫兹。
• IP 55 防护等级。DZQ ... D IP 54 型例外。
• 速度可控。DZQ 40/2 B 和 DZS 40/2 B 型除外。
• 可以使用可选的 5 步变压器逐步切换单元。
• 可逆的。
• 换向模式：体积流量减少约 35 % 气流方向异常。
• 热过载保护作为标准功能。DZQ/DZS 25/4 D 型和变极轴流管道风机除外，可根据要求提供。
• 无电位端子连接，必须连接到例如 MV 25 电机保护开关或接触器的控制电路。
• 变极风机：通过客户提供的电机保护开关确保过载保护。
• 变速比为 8/4 或 4/2 的变极电机具有 Dahlander 变极电路。

电气连接

• 在电机端盖的接线端子上。

安全信息

• 只有当叶轮意外接触的保护措施保证符合 DIN EN ISO 13857 标准时，风扇才能运行，例如使用 Maico SG 防护格栅。

特殊版本

• 可应要求提供以下特殊版本，但需额外付费：
• 特殊电压和频率。
• 带热触点或 PTC 热敏电阻的单相电机，无电位端子连接。
• 冷凝排水孔。
• 具有增强防腐保护的风扇。
• 叶轮由铝制成。
• 可根据要求提供在偶尔低于 -20°C 的温度下运行的信息。
• 如果使用变频器运行，必须咨询工厂。
• 必须在每种情况下检查可行性。
