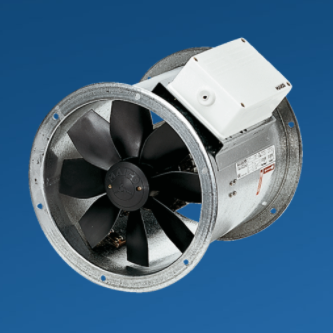

DZR 20/2 B - 产品描述

三相交流机型

• 轴流管道风扇，三相交流版本。

简要描述;简介

• 管道套管由镀锌钢板制成，两侧有法兰。
• 由玻璃纤维增​​强聚酰胺制成的 8 叶片叶轮
• 符合 DIN EN 12220:1998 的法兰孔。
• DZR 56/6 B 和 DZR 56/4 B：法兰孔符合 DIN EN 12220:1998。
• 为避免振动传递到管道系统：使用弹性联轴器、支脚和减振器。
• 热过载保护作为标准功能。
• 风扇符合欧洲生态设计指令 (EC) No.327/2011 Directive 2009/125/EC 的要求。
• 由于动态平衡的叶轮和电机（轴转子），无振动运行，符合质量等级 6.3，DIN ISO 1940，第 1 部分。
• 通风侧效率高，运行噪音低。
• 采用静音滚珠轴承等优质材料，提高了耐用性。
• 风扇免维护。
• 风扇的可逆操作是可能的。
• 可根据要求和额外费用提供客户特定的特殊电压，作为特殊设计。
• 可以安装在任何位置。

气流方向

• 气流方向被标记。
• 标准排气模式，空气流向，空气穿过电机。

三相交流电机

• 异步电动机。
• 不适用于蒸汽饱和空气的通风。
• 额定电压 400 伏，50 赫兹。
• 高防护等级 IP 55。例外 EZR/DZR ... D IP 54。
• 速度可控。DZR 40/2 B 型例外。
• 可以使用可选的 5 步变压器逐步切换单元。
• 可逆的。
• 换向模式：体积流量减少约 35 % 气流方向异常。
• 热过载保护作为标准功能。DZR 25/4 D 型和变极轴流管道风机除外，可根据要求提供。
• 无电位端子连接，必须连接到例如 MV 25 电机保护开关或接触器的控制电路。
• 变极风机：通过客户提供的电机保护开关确保过载保护。

电气连接

• 外部装有电缆套管的接线盒。

安全信息

• 只有当叶轮意外接触的保护措施保证符合 DIN EN ISO 13857 标准时，风扇才能运行，例如使用 Maico SG 防护格栅。

特殊版本

• 可应要求提供以下特殊版本，但需额外付费：
• 特殊电压和频率。
• PTC 热敏电阻，无电位端子连接。
• 冷凝排水孔。
• 具有增强防腐保护的风扇。
• 叶轮由铝制成。
• 可根据要求提供在偶尔低于 -20°C 的温度下运行的信息。
• 如果使用变频器运行，必须咨询工厂。
• 必须在每种情况下检查可行性。
