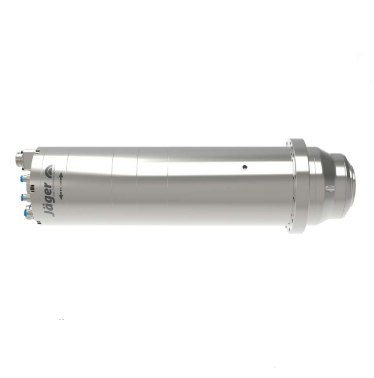

JAGER（雅格尔）电主轴 F120-H824.11 S11W2V F120-H824.11 S11W2V
F120-H824.11 S11W2V气动换锥产品编号 10408017-01用于高速铣削、磨削、钻孔、雕刻的电主轴技术参数混合球轴承 （个）4永久油脂润滑免维护电机技术三相异步驱动装置(无刷、无传感器)频率800 Hz电机极数（成对）2额定转速24,000 rpm额定功率 ((Pmax/5s)26 kW额定功率 (S6-60%)20 kW额定功率 (S1-
- 价 格：
- 面议
- 未税价格：
-
面议 (税率:13%)
- 参考发货日：
同类产品
产品参数
| 品牌 | JAGER |
|---|---|
| 型号/系列 | F120-H824.11 S11W2V |
| 产品名称 | JAGER（雅格尔）电主轴 F120-H824.11 S11W2V |
| 分类 | 主轴 |
| 订货编码 | F120-H824.11 S11W2V |
| 产地 | 德国 |
简短介绍
F120-H824.11 S11W2V气动换锥产品编号 10408017-01用于高速铣削、磨削、钻孔、雕刻的电主轴技术参数混合球轴承 （个）4永久油脂润滑免维护电机技术三相异步驱动装置(无刷、无传感器)频率800 Hz电机极数（成对）2额定转速24,000 rpm额定功率 ((Pmax/5s)26 kW额定功率 (S6-60%)20 kW额定功率 (S1-
应用行业
适用于工业自动化设备、设备维修备件、产线改造、进口件替代、MRO 采购和工程选型场景。具体工况请结合品牌、型号、安装尺寸、接口和电气参数确认。
可供应范围
可协助确认原厂型号、同系列产品、替代型号、停产型号升级件、铭牌识别、图片寻源和非标定制需求。
替代件与停产型号解决方案
如原型号停产、交期较长或价格波动，可提交品牌、型号、铭牌照片、设备应用和数量，由古屋电气协助评估替代方向。
提交询价F120-H824.11 S11W2V气动换锥产品编号 10408017-01用于高速铣削、磨削、钻孔、雕刻的电主轴
技术参数
| 混合球轴承 （个） | 4 |
| 永久油脂润滑 | 免维护 |
| 电机技术 | 三相异步驱动装置 (无刷、无传感器) |
| 频率 | 800 Hz |
| 电机极数（成对） | 2 |
| 额定转速 | 24,000 rpm |
| 额定功率 ((Pmax/5s) | 26 kW |
| 额定功率 (S6-60%) | 20 kW |
| 额定功率 (S1-100%) | 18 kW |
| 电压 (Pmax/5s) | 380 V |
| 电压 (S6-60%) | 380 V |
| 电压 (S1-100%) | 380 V |
| 电流 (Pmax/5s) | 55 A |
| 电流 (S6-60%) | 43.8 A |
| 电流 (S1-100%) | 39.7 A |
| 转速传感器 | 矢量控制 |
| 电机保护 | PTC 130° C Pt1000 |
| 外壳 | 不锈钢 |
| 外壳直径 | 120 mm |
| 法兰直径 | 144 mm |
| 齿轮节圆 | Ø132 mm ( 12 x Ø 6,5 ) 适用螺栓： M6 |
| 冷却 | 液体冷却 |
| 工作环境温度 | + 10° C ～ + 45° C |
| 密封空气 | 是 |
| 防护等级 | IP54 |
| 刀具更换 | 气动换锥 |
| 刀架 | HSK-E 50 + HSK-F 63 |
| 夹紧状态监控 | 感应 |
| 夹紧范围 | 20 mm |
| 运行方向 | 右转和左转 |
| 设备插头 | 5针(ECTA 133) (电机相位) 12针(ECTA 133) + 17针 (传感器) |
| 重量 | 27 kg |
| 径跳 | <1 µ |
| 轴向跳动 | <1 µ |
FAQ
JAGER（雅格尔）电主轴 F120-H824.11 S11W2V F120-H824.11 S11W2V 如何确认能否供货？
请提供品牌、型号、数量、使用行业、铭牌照片或旧件照片，古屋电气将协助确认供货、交期和替代可能性。
型号不完整可以询价吗？
可以，可补充产品图片、铭牌、安装尺寸、接口、电压、功率、设备型号和应用场景。
停产或交期长时可以找替代件吗？
可以，需要核对参数、安装尺寸、接口、精度、认证和现场工况，确认后再推荐替代方向。
