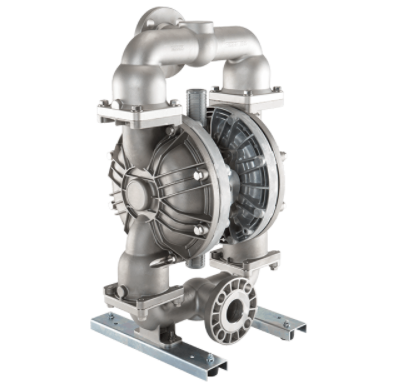

IEAKI（易威奇）气动隔膜泵 TC系列（金属型） TC系列（金属型）
最大输出范围：11.5 – 800 L/min全自吸、易于操作的泵，用于 浆液、高粘度液体、溶剂等的排水、输送和加压输送TC系列（金属型）的特点用于输送和泵送浆液和高粘度液体该机型适用于浆状液体、高粘度液体、溶剂等。有两种标准化泵体材料：不锈钢（S型）和铝合金（A型），以及四种橡胶基和三种树脂基隔膜材料。广泛用作排水、输送、加压给料的泵。显着减少空
- 价 格：
- 面议
- 未税价格：
-
面议 (税率:13%)
- 参考发货日：
同类产品
产品参数
| 品牌 | IWAKI |
|---|---|
| 型号/系列 | TC系列（金属型） |
| 产品名称 | IEAKI（易威奇）气动隔膜泵 TC系列（金属型） |
| 分类 | 泵类 |
| 订货编码 | TC系列（金属型） |
| 产地 | 日本 |
简短介绍
最大输出范围：11.5 – 800 L/min全自吸、易于操作的泵，用于 浆液、高粘度液体、溶剂等的排水、输送和加压输送TC系列（金属型）的特点用于输送和泵送浆液和高粘度液体该机型适用于浆状液体、高粘度液体、溶剂等。有两种标准化泵体材料：不锈钢（S型）和铝合金（A型），以及四种橡胶基和三种树脂基隔膜材料。广泛用作排水、输送、加压给料的泵。显着减少空
应用行业
适用于工业自动化设备、设备维修备件、产线改造、进口件替代、MRO 采购和工程选型场景。具体工况请结合品牌、型号、安装尺寸、接口和电气参数确认。
可供应范围
可协助确认原厂型号、同系列产品、替代型号、停产型号升级件、铭牌识别、图片寻源和非标定制需求。
替代件与停产型号解决方案
如原型号停产、交期较长或价格波动，可提交品牌、型号、铭牌照片、设备应用和数量，由古屋电气协助评估替代方向。
提交询价
最大输出范围：11.5 – 800 L/min
全自吸、易于操作的泵，用于 浆液、高粘度液体、溶剂等的排水、输送和加压输送
全自吸、易于操作的泵，用于 浆液、高粘度液体、溶剂等的排水、输送和加压输送
TC系列（金属型）的特点
- 用于输送和泵送浆液和高粘度液体
- 该机型适用于浆状液体、高粘度液体、溶剂等。有两种标准化泵体材料：不锈钢（S型）和铝合金（A型），以及四种橡胶基和三种树脂基隔膜材料。广泛用作排水、输送、加压给料的泵。
- 显着减少空气消耗
- 通过改变气室的结构，与传统型号相比，空气消耗量大大减少。在高排放压力下运行时，空气消耗量最多可减少 50%。
• 这是最大排放量附近数据的比较，根据型号、要传输的液体和管道而有所不同。
- Max. 0.85MPa的高压排放
- 可实现 Max.0.85MPa 的高压排放（某些型号）。此外，由于排气压力与供气压力成正比，因此可以通过调节空气调节器轻松控制。
- 提高运行稳定性
- 空气切换方式有滑阀式（05、10、15、25型）、机械式（50、80型）、电动式。小型（05、15、25型）采用独特结构的环形C-spool®，大大提高了运行稳定性。
- 不需要防爆
- 由于采用压缩空气驱动，无需特殊防爆措施。此外，由于不会因过载而发热，因此可用于防爆区域。
- 完全自吸
- 完全自吸，无需启动。此外，干式运行和空气混合液体转移也是可能的。可用于吸、滴、推任何一种情况。

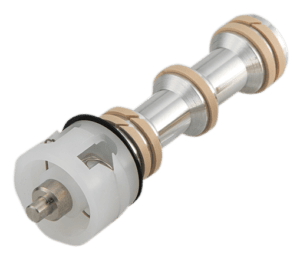

Looped C spool® (PAT. PEND.)
环状 C 阀芯使用具有独特结构的环状 C 弹簧，通过使弹簧比传统 C 弹簧更长，提高了耐用性，并增加了中间停止减少效果。此外，由于阀芯体由轻质铝制成，这些效果进一步增强。
工作原则

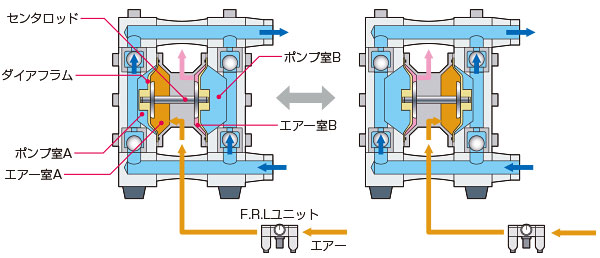

阀芯式工作原理（TCS/TCA05、10、15、25型）
- 当压缩空气送入气室A时，这对隔膜随中心杆向左移动，将泵室A中的液体推出，同时将液体吸入泵室B。
- 当中心杆向左移动到全行程时，滑阀切换，压缩空气被送入气室 B。
- 然后，中心杆向右移动，将泵室 B 中的液体推出，同时将液体吸入泵室 A。通过重复该操作，液体被连续地吸入和排出。
机械工作原理（TCS/TCA50、80型）
- 当压缩空气送入气室A时，这对隔膜随中心杆向左移动，将泵室A中的液体推出，同时将液体吸入泵室B。
- 当中心杆向左移动到全行程时，滑阀切换，压缩空气被送入气室B。
- 然后，中心杆向右移动，将泵室 B 中的液体推出，同时将液体吸入泵室 A。通过重复该操作，液体被连续地吸入和排出。

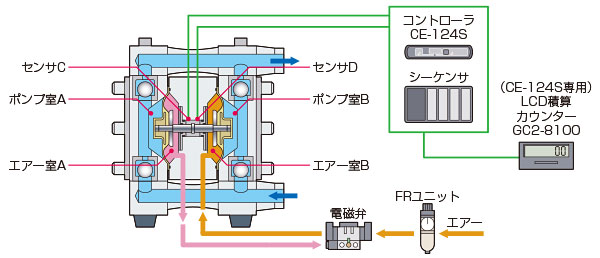

电动式（传感器检测式）工作原理
- 当压缩空气被送到气室 A 时，这对隔膜与中心杆一起向左移动。
- 当中心杆向左移动到全行程时，传感器C（电容式或光纤式）检测到这一点，控制器操作以切换电磁阀。
- 当电磁阀切换时，压缩空气被送入气室B，膜片随中心杆向右移动。
- 当中心杆向右移动到全行程时，传感器D（电容式或光纤式）检测到，控制器动作，切换电磁阀，返回右图状态。这种运动的重复使隔膜不断地往复运动。
注：右图为电容型。光纤类型需要泵和控制器之间的放大器（选件）。
注：上图为电容式。光纤类型需要泵和控制器之间的放大器（选件）。
