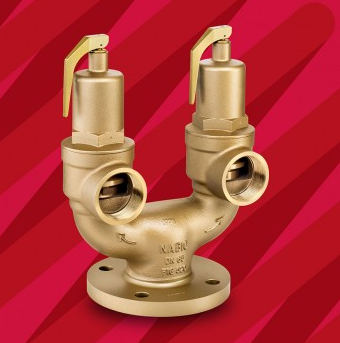

NABIC（英国） 法兰阀 Fig 520 Fig 520
NABIC Fig 520 法兰阀主要设计用于需要高容量、紧急蒸汽释放能力的无排气热水加热系统。所有接液部件均由抗脱锌材料制成。根据 BS EN ISO 4126 -1 设计和测试。 弹性 PTFE 阀座设计独立的出口减少背压的影响高放电容量管道连接法兰入口连接。螺纹内螺纹出口连接，Rp (BSP) 平行于 BS EN 10226-1。可以适应大多
- 价 格：
- 面议
- 未税价格：
-
面议 (税率:13%)
- 参考发货日：
同类产品
产品参数
| 品牌 | IMI MAXSEAL |
|---|---|
| 型号/系列 | Fig 520 |
| 产品名称 | NABIC（英国） 法兰阀 Fig 520 |
| 分类 | 阀门 |
| 订货编码 | Fig 520 |
| 产地 | 英国 |
简短介绍
NABIC Fig 520 法兰阀主要设计用于需要高容量、紧急蒸汽释放能力的无排气热水加热系统。所有接液部件均由抗脱锌材料制成。根据 BS EN ISO 4126 -1 设计和测试。 弹性 PTFE 阀座设计独立的出口减少背压的影响高放电容量管道连接法兰入口连接。螺纹内螺纹出口连接，Rp (BSP) 平行于 BS EN 10226-1。可以适应大多
应用行业
适用于工业自动化设备、设备维修备件、产线改造、进口件替代、MRO 采购和工程选型场景。具体工况请结合品牌、型号、安装尺寸、接口和电气参数确认。
可供应范围
可协助确认原厂型号、同系列产品、替代型号、停产型号升级件、铭牌识别、图片寻源和非标定制需求。
替代件与停产型号解决方案
如原型号停产、交期较长或价格波动，可提交品牌、型号、铭牌照片、设备应用和数量，由古屋电气协助评估替代方向。
提交询价NABIC Fig 520 法兰阀主要设计用于需要高容量、紧急蒸汽释放能力的无排气热水加热系统。
所有接液部件均由抗脱锌材料制成。根据 BS EN ISO 4126 -1 设计和测试。
- 弹性 PTFE 阀座设计
- 独立的出口减少背压的影响
- 高放电容量
管道连接
法兰入口连接。螺纹内螺纹出口连接，Rp (BSP) 平行于 BS EN 10226-1。可以适应大多数法兰标准。
测试
所有阀门在出厂前都经过外壳和阀座测试（以确认设定压力），并且所有阀门都预先设置了防篡改密封。可根据要求提供压力测试证书和符合性证明。
附加产品
- 提供 Viton 座椅设计
- 提供挂锁（符合 M&E3）
- 压力设置锁定和密封
- 排水塞适用于所有尺寸
材料
| 参考编号 | 零件名称 | 材料 |
|---|---|---|
| 1 | 止推垫圈 | 黄铜，BS EN 12164 CW609N |
| 2 | 平头螺钉 | 钢 |
| 3 | 测试杆 | 黄铜，BS EN 1982 CC754S |
| 4 | 春天 | 铬钒合金钢，BS 2803 735 A50 HS（不锈钢，BS 2056 302S26 选项） |
| 5 | 标签 | 黄色卡普顿 |
| 6 | 弹簧盖 | 青铜，BS EN 1982 CC491K |
| 7 | 活塞 | 黄铜，BS EN 12164 CW609N |
| 8 | 隔膜 | 硅橡胶 |
| 9 | 座椅密封架 | 青铜，BS EN 1982 CC491K / 黄铜 BS EN 12164 CW602N (DZR) |
| 10 | 座封 | 聚四氟乙烯（氟橡胶选项） |
| 11 | 星锁垫圈 | 不锈钢 |
| 12 | 身体 | 青铜，BS EN 1982 CC491K |
| 13 | 杠杆销 | 钢 |
| 14 | 铅封 | 带领 |
| 15 | 调节螺钉 | 黄铜，BS EN 12164 CW609N |
| 16 | 弹簧板 | 黄铜，BS EN 12164 CW609N |
| 17 | 主轴 | 黄铜，BS EN 12164 CW721R |
| 18 | 阀座密封固定板 | 青铜，BS EN 1982 CC491K / 黄铜 BS EN 12164 CW602N (DZR) |
| 19 | O形圈 | 氟橡胶 |
| 20 | 座位 | 青铜，BS EN 1982 CC491K |
| 21 | 阀座 O 形圈 | 氟橡胶 |
| 22 | 排水塞 | 黄铜，BS EN 12164 CW609N |
