- 品牌名称：
- NABIC
- 产品型号：
- 542L
- 订货编码：
- 542L
- 产地：
- 英国

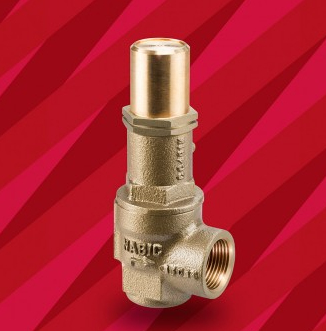

NABIC Fig 542L 主要设计用于在排放侧需要高密封性的场合，具有密封的弹簧盖以防止背压通过阀门顶部泄漏的可能性。
升力与流量成正比。所有接液部件均由抗脱锌材料制成。根据 BS EN ISO 4126 -1 设计和测试。
- 高放电容量。
- 排放侧压力密封
- 适用于液体和惰性气体
管道连接
螺纹内螺纹入口和出口连接。入口和出口连接尺寸相同。螺纹连接为 Rp BSP 平行于 BS EN 10226-1 NPT 连接可根据要求提供。
测试
所有阀门在出厂前都经过外壳和阀座测试（以确认设定压力），并且所有阀门都预先设置了防篡改密封。可根据要求提供压力测试证书和符合性证明。
附加产品
- 提供 Viton 座椅设计
- 压力设置锁定和密封
- 安装在 DN40 及以上尺寸上的排水塞允许安装压力表
材料
| 参考编号 | 零件名称 | 材料 |
|---|---|---|
| 1 | 防漏圆顶 | 青铜，BS EN 1982 CC491K |
| 2 | 锁紧螺母 | 黄铜，BS EN 12164 CW609N |
| 3 | 圆顶“O”形环 | 氟橡胶 |
| 4 | 春天 | 铬钒合金钢，BS 2803 735 A50 HS（不锈钢，BS 2056 302S26 选项） |
| 5 | 标签 | 黄色卡普顿 |
| 6 | 弹簧盖 | 青铜，BS EN 1982 CC491K |
| 7 | 活塞 | 黄铜，BS EN 12164 CW609N |
| 8 | 盖封 | 氟橡胶 |
| 9 | 座椅密封架 | 青铜，BS EN 1982 CC491K / 黄铜 BS EN 12164 CW602N (DZR) |
| 10 | 座封 | 聚四氟乙烯（氟橡胶选项） |
| 11 | 星锁垫圈 | 不锈钢 |
| 12 | 身体 | 青铜，BS EN 1982 CC491K |
| 13 | 调节螺钉 | 黄铜，BS EN 12164 CW609N |
| 14 | 弹簧板 | 黄铜，BS EN 12164 CW609N |
| 15 | 主轴 | 黄铜，BS EN 12164 CW721R |
| 16 | 阀座密封固定板 | 青铜，BS EN 1982 CC491K / 黄铜 BS EN 12164 CW602N (DZR) |
| 17 | O形圈 | 氟橡胶 |
