MOTION SYSTEMS（运动系统）直线执行器 85616 85616

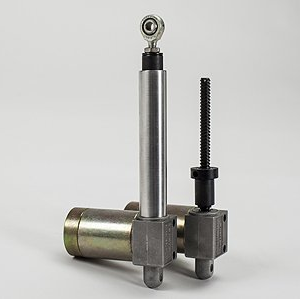

Motion 85615/85616 直线执行器提供了一个微型封装，用于操作负载高达 100 磅。基本结构包含运动滚珠丝杠，它是一种高效的 0.331 直径行星滚珠丝杠，在行程末端具有一体式自由轮，以消除限位开关。12 VDC 和 24 VDC 均可用。85615 使用平移管进行安装，而 85616 是开口螺钉型单元，直接连接到滚珠螺母。 技术数据
- 价 格：
- 面议
- 未税价格：
-
面议 (税率:13%)
- 参考发货日：
同类产品
产品参数
| 品牌 | Motion Systems |
|---|---|
| 型号/系列 | 85616 |
| 产品名称 | MOTION SYSTEMS（运动系统）直线执行器 85616 |
| 分类 | 执行器 |
| 订货编码 | 85616 |
| 产地 | 美国 |
简短介绍
Motion 85615/85616 直线执行器提供了一个微型封装，用于操作负载高达 100 磅。基本结构包含运动滚珠丝杠，它是一种高效的 0.331 直径行星滚珠丝杠，在行程末端具有一体式自由轮，以消除限位开关。12 VDC 和 24 VDC 均可用。85615 使用平移管进行安装，而 85616 是开口螺钉型单元，直接连接到滚珠螺母。 技术数据
应用行业
适用于工业自动化设备、设备维修备件、产线改造、进口件替代、MRO 采购和工程选型场景。具体工况请结合品牌、型号、安装尺寸、接口和电气参数确认。
可供应范围
可协助确认原厂型号、同系列产品、替代型号、停产型号升级件、铭牌识别、图片寻源和非标定制需求。
替代件与停产型号解决方案
如原型号停产、交期较长或价格波动，可提交品牌、型号、铭牌照片、设备应用和数量，由古屋电气协助评估替代方向。
提交询价Motion 85615/85616 直线执行器提供了一个微型封装，用于操作负载高达 100 磅。
基本结构包含运动滚珠丝杠，它是一种高效的 0.331 直径行星滚珠丝杠，在行程末端具有一体式自由轮，以消除限位开关。12 VDC 和 24 VDC 均可用。85615 使用平移管进行安装，而 85616 是开口螺钉型单元，直接连接到滚珠螺母。

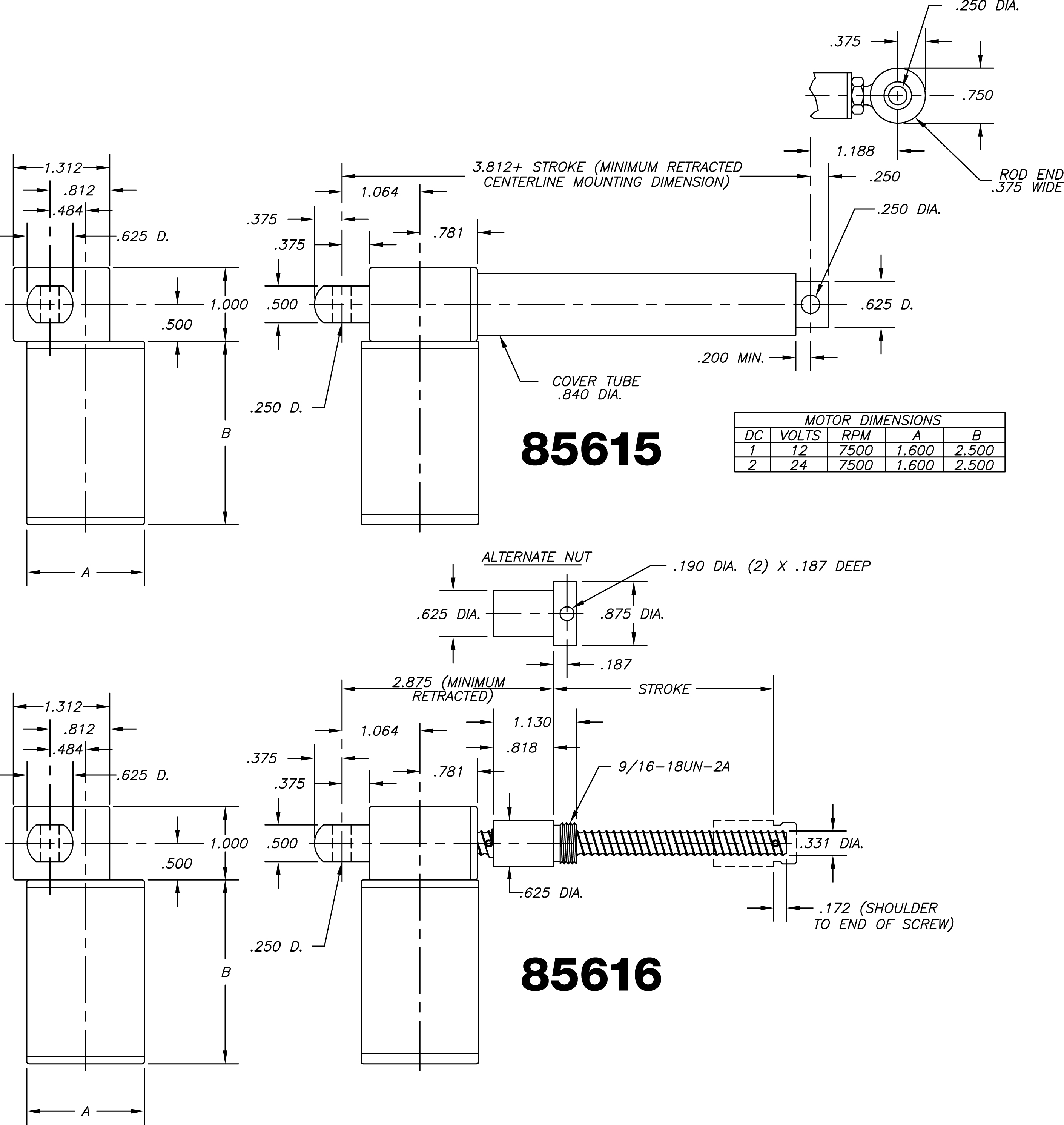

技术数据直线执行器 85615/85616 | ||||||||
承载量 | 100 磅。（动态） 600 磅。（静态）注意：在某些 应用 中可以扩展 100 磅额定载荷。 | |||||||
中风 | 任何行程长度都可以指定为最大 18"。以英寸或毫米为单位，对中间尺寸没有限制。 | |||||||
行程进给 | 直流电机： 齿轮比 12,24 VDC (PM) 7500RPM 注意：冲程速度为 in./sec，第一个显示无负载速度，第二个显示 100 lb.负载速度。 |
| ||||||
齿轮 | 7.5:1、15:1、30:1 | |||||||
马达 | 直流电机： 1) 12 VDC 永磁刷，直径 1.6，7500 RPM（无负载），间歇工作循环 (60%)，2 线，封闭式结构，无负载 0.4 安培，100 磅时为 3.4 安培。15:1 的比例。 | 2) 24 VDC 永磁刷，直径 1.6，7500 RPM（无负载），间歇工作循环 (60%)，2 线，封闭式结构，无负载 2 安培，100 磅时为 1.7 安培。15:1 的比例。 | ||||||
球 | 行星滚珠丝杠 在行程末端具有一体式自由轮。 螺丝外径：0.331 螺丝根直径：0.280 前进/转：0.125 中心线销尺寸：0.957 + 行程 螺母外径： 0.625 | 螺母安装：9/16-18 螺纹。 材料：带有轴承座圈的热处理合金钢 Rockwell 56C。 效率：90% | ||||||
齿轮减速机 | 带 626 滚珠轴承的单级磨损齿轮类型，以适应滚珠丝杠推力。 外壳：压铸铝合金。 轴承：滚珠驱动轴支撑在套筒轴承和滚珠轴承上。 | 蜗杆和齿轮材料：热处理钢。 润滑：用合成油脂永久润滑。 | ||||||
重量 | 85615：1.3 磅。（6 英寸冲程） | 85616：1.0 磅。（6 英寸冲程） | ||||||
