MOTION SYSTEMS（运动系统）反馈线性执行器 85199 85199
Motion 85199 直线执行器，可承受高达 1000 磅的负载。在某些应用中，有必要提供一种简单可靠的方法来测量执行器的位置。技术数据直线执行器 85199/85200承载量1000 磅。（动态）3000 磅。（静态）注意：在某些 应用中可以扩展 1000 磅额定载荷。中风仅 2、3、4、5、6、7、8、10、12、24行程速度交流电机：齿轮
- 价 格：
- 面议
- 未税价格：
-
面议 (税率:13%)
- 参考发货日：
同类产品
产品参数
| 品牌 | Motion Systems |
|---|---|
| 型号/系列 | 85199 |
| 产品名称 | MOTION SYSTEMS（运动系统）反馈线性执行器 85199 |
| 分类 | 执行器 |
| 订货编码 | 85199 |
| 产地 | 美国 |
简短介绍
Motion 85199 直线执行器，可承受高达 1000 磅的负载。在某些应用中，有必要提供一种简单可靠的方法来测量执行器的位置。技术数据直线执行器 85199/85200承载量1000 磅。（动态）3000 磅。（静态）注意：在某些 应用中可以扩展 1000 磅额定载荷。中风仅 2、3、4、5、6、7、8、10、12、24行程速度交流电机：齿轮
应用行业
适用于工业自动化设备、设备维修备件、产线改造、进口件替代、MRO 采购和工程选型场景。具体工况请结合品牌、型号、安装尺寸、接口和电气参数确认。
可供应范围
可协助确认原厂型号、同系列产品、替代型号、停产型号升级件、铭牌识别、图片寻源和非标定制需求。
替代件与停产型号解决方案
如原型号停产、交期较长或价格波动，可提交品牌、型号、铭牌照片、设备应用和数量，由古屋电气协助评估替代方向。
提交询价Motion 85199 直线执行器，可承受高达 1000 磅的负载。
在某些应用中，有必要提供一种简单可靠的方法来测量执行器的位置。

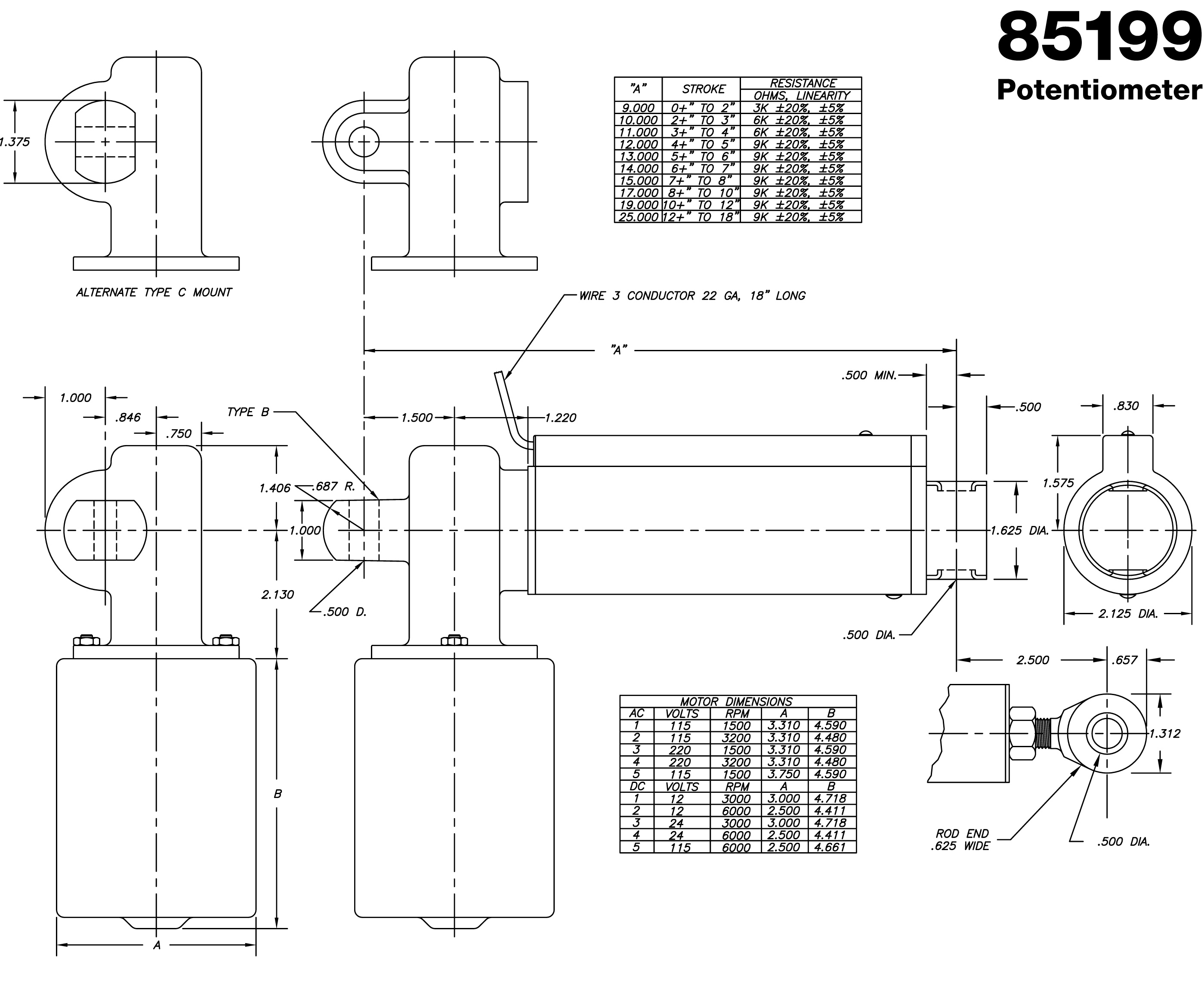

技术数据直线执行器 85199/85200 | ||||||||||||||
承载量 | 1000 磅。（动态） 3000 磅。（静态）注意：在某些 应用 中可以扩展 1000 磅额定载荷。 | |||||||||||||
中风 | 仅 2、3、4、5、6、7、8、10、12、24 | |||||||||||||
行程速度 | 交流电机： 齿轮比 115、220 VAC 1500 RPM 115、220 VAC 3200 RPM |
| ||||||||||||
| 直流电机： 齿轮比 12, 24 VDC (PM) 3000 RPM 12, 24 VDC (PM) 6000 RPM 115 VDC (PM) 6000 RPM 注意：冲程速度为英寸/秒，首先显示无负载速度和 1000 磅负载速度显示第二个，除了标有星号的 10:1 单位，其中行程速度为 750 磅。 |
| |||||||||||||
齿轮 | 10:1、20:1、40:1 | |||||||||||||
马达 | 交流电机： 1) 115 VAC 60/50 Hz.，永久分裂电容感应，3.3 直径，1500 RPM，间歇工作循环 (25%)，3 线，封闭式结构，自动复位热过载保护器，UL，CSA 认可，1.8安培无负载，1000 磅时为 1.9 安培。以 20:1 的比例，提供 30 MFD 电解电容器。 2) 115 VAC 60/50 Hz.，永久分裂电容感应，3.3 直径，3200 RPM，间歇工作循环 (25%)，3 线，封闭式结构，自动复位热过载保护器，UL，CSA 认可，3.5 安培无负载, 1000 磅时为 4.6 安培。以 20:1 的比例，提供 60 MFD 电解电容器。 3)220 VAC 60/50 Hz.，永久分裂电容感应，3.3 直径，1500 RPM，间歇工作循环 (25%)，3 线，封闭式结构，自动复位热 | 过载保护器，UL，CSA 认可，空载 1.2 安培，1000 磅时为 1.3 安培。以 20:1 的比例，提供 10 个 MFD 充油电容器。 4) 220 VAC 60/50 Hz.，永久分裂电容感应，3.3 直径，3200 RPM，间歇工作循环 (25%)，3 线，封闭式结构，自动静止热过载保护器，UL，CSA 认可，1.8 安培无负载, 1000 磅时为 2.5 安培。以 20:1 的比率，提供 17 MFD 充油电容器。 5) 115 VAC 60/50 Hz.，永久分裂电容感应，3.8 直径，1500 RPM，连续工作，3 线，封闭式结构，自动复位热过载保护器，UL，CSA 认可，0.6 安培无负载，0.8 安培150 磅。以 20:1 的比例，提供 10 个 MFD 充油电容器。 | ||||||||||||
马达 | 直流电机： 1) 12 VDC 永磁刷，直径 3.0，3000 RPM（无负载），间歇工作循环 (60%)，2 线，封闭式结构，2 安培无负载，20 安培，1000 磅。比例为 20:1。 2) 12 VDC 永磁刷，2.5 直径，6000 RPM（无负载），间歇工作循环 (60%)，2 线，封闭式结构，6 安培无负载，1000 磅时为 36 安培。比例为 20:1。 3) 24 VDC 永磁刷，3.0 直径，3000 RPM（空载），间歇工作循环 (60%)，2 线，封闭式结构，1 安培无负载，1000 磅时为 10 安培。比例为 20:1。 | 4) 24 VDC 永磁刷，2.5 直径，6000 RPM（无负载），间歇工作循环 (60%)，2 线，封闭式结构，3 安培无负载，18 安培，1000 磅。比例为 20:1。 5) 115 VDC 永磁刷，2.5 直径，6000 RPM（整流 115 VAC 时无负载），间歇工作循环 (60%)，2 线，封闭式结构，无负载 1.1 安培，1000 磅时为 3.5 安培。比例为 20:1。 | ||||||||||||
滚珠丝杠 | 行星滚珠丝杠 在行程末端具有一体式自由轮。 螺丝外径：0.979 螺丝根直径：0.842 前进/转： 0.281 中心线销尺寸：2.343 + 行程 螺母外径：1.625 | 螺母安装：1 9/19-18 螺纹。 材料：带轴承座圈的热处理合金钢。 效率：90% | ||||||||||||
齿轮减速机 | 带 6302 滚珠轴承的单级磨损齿轮类型，以适应滚珠丝杠推力。 外壳：压铸铝合金。 轴承：蜗杆轴和滚珠传动轴均支撑在套筒轴承和滚珠轴承上。 | 蜗杆和齿轮材料：热处理钢。 电机联轴器：硬度为 70 的氯丁橡胶，带有两个热处理钢嵌件。 润滑：用合成油脂永久润滑。特殊润滑剂可用于极端应用，例如低温。 | ||||||||||||
重量 | 85199：9.1 磅。（6 英寸行程，交流电机）8.4 磅。（6 英寸冲程，直流电机 – 3.0 直径 PM） | 85200：8.2 磅。（6 英寸行程，交流电机）7.5 磅。（6 英寸冲程，直流电机 – 3.0 直径 PM） | ||||||||||||
