MOTION SYSTEMS（运动系统）ACME 直线执行器 85237 / 85238 85237 / 85238
Motion 85237/85238 动力驱动执行器配有一个直径为 0.750 的 Acme 驱动螺杆，在行程的两端带有止动环。一般来说，85237/85238 系列推荐用于高达 500 磅的负载；但是，这可以在某些应用程序中扩展。85237 系统使用平移管进行安装，而 85238 是一种开口螺钉型系统，直接连接到螺母上。电机：115 VAC、220 VAC
- 价 格：
- 面议
- 未税价格：
-
面议 (税率:13%)
- 参考发货日：
同类产品
产品参数
| 品牌 | Motion Systems |
|---|---|
| 型号/系列 | 85237 / 85238 |
| 产品名称 | MOTION SYSTEMS（运动系统）ACME 直线执行器 85237 / 85238 |
| 分类 | 执行器 |
| 订货编码 | 85237 / 85238 |
| 产地 | 美国 |
简短介绍
Motion 85237/85238 动力驱动执行器配有一个直径为 0.750 的 Acme 驱动螺杆，在行程的两端带有止动环。一般来说，85237/85238 系列推荐用于高达 500 磅的负载；但是，这可以在某些应用程序中扩展。85237 系统使用平移管进行安装，而 85238 是一种开口螺钉型系统，直接连接到螺母上。电机：115 VAC、220 VAC
应用行业
适用于工业自动化设备、设备维修备件、产线改造、进口件替代、MRO 采购和工程选型场景。具体工况请结合品牌、型号、安装尺寸、接口和电气参数确认。
可供应范围
可协助确认原厂型号、同系列产品、替代型号、停产型号升级件、铭牌识别、图片寻源和非标定制需求。
替代件与停产型号解决方案
如原型号停产、交期较长或价格波动，可提交品牌、型号、铭牌照片、设备应用和数量，由古屋电气协助评估替代方向。
提交询价Motion 85237/85238 动力驱动执行器配有一个直径为 0.750 的 Acme 驱动螺杆，在行程的两端带有止动环。
一般来说，85237/85238 系列推荐用于高达 500 磅的负载；但是，这可以在某些应用程序中扩展。85237 系统使用平移管进行安装，而 85238 是一种开口螺钉型系统，直接连接到螺母上。
电机：
115 VAC、220 VAC、12 VDC、24 VDC 和 115 VDC 电机均为库存单位。交流电机是永久分裂电容感应型，专为具有间歇工作循环 (25%) 的高启动转矩而设计。可以选择 1500 或 3200 RPM 速度，也可以选择 1500 RPM 连续工作版本。直流电机是永磁刷式。直流单元需要间歇占空比 (60%)。空载速度为 6000 RPM 和 3000 RPM。可根据要求提供具有其他电压和性能特性的电机。
变速箱安装：

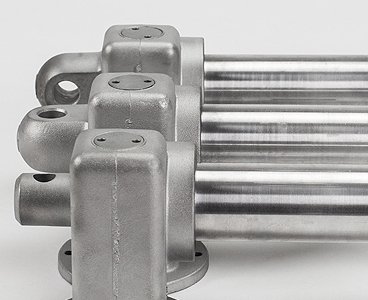

通常提供 A 型齿轮箱安装座，该安装座带有一个 0.375 直径的十字孔，方向平行于电机轴；但是，可以指定 90° 方向或任何其他角度，以方便客户设备中的安装和间隙。可以提供其他直径的交叉孔，例如 0.250 或 0.312 直径。或者，可以提供 B 型或 C 型安装座，它们允许使用更大的安装孔，例如 0.437 或 .500。
技术数据 球驱动执行器 85151/85152 | |||||||||||
承载量 | 500 磅。（动态） 3000 磅。（静态）注意：在某些 应用 中可以扩展 500 磅的额定载荷。 | ||||||||||
中风 | 任何行程长度都可以指定为最大 72" ； 以英寸或毫米为单位，对中间尺寸没有限制。 | ||||||||||
行程速度 | 交流电机： 首先显示速度和 500 磅。加载速度显示第二个。 |
| |||||||||
齿轮 | 10:1、20:1、40:1 | ||||||||||
马达 | 交流电机： 1) 115 VAC 60/50 Hz.，永久分裂 电容感应，3.3 直径，1500 RPM，间歇工作循环 (25%)，3 线，封闭式结构，自动复位热过载保护器，UL，CSA 认可，1.6安培无负载，500 磅时为 1.7 安培。比例为 20:1，提供 18 个 MFD 电解电容器。 2) 115 VAC 60/50 Hz.，永久分裂电容感应，3.3 直径，3200 RPM，间歇工作循环 (25%)，3 线，封闭式结构，自动复位热过载保护器，UL，CSA 认可，1.2 安培无负载, 500 磅时为 1.7 安培。比例为 20:1，提供 18 个 MFD 电解电容器。 |
3) 220 VAC 60/50 Hz.，永久分裂电容感应，3.3 直径，1500 RPM，间歇工作循环 (25%)，3 线，封闭式结构，自动复位热过载保护器，UL，CSA 认可，1.0 安培无负载, 500 磅时为 1.1 安培。以 20:1 的比率，提供 6 个 MFD 充油电容器。 | |||||||||
马达 | 直流电机： 1) 12 VDC 永磁刷，3.0 直径，3000 RPM（无负载），间歇工作循环 (60%)，2 线，封闭式结构，3 安培无负载，20 安培，500 磅。比例为 20:1。 2) 12 VDC 永磁刷，直径 2.5，6000 RPM（无负载），间歇工作循环 (60%)，2 线，封闭式结构，无负载 7 安培，500 磅时为 36 安培。比例为 20:1。 3) 24 VDC 永磁刷，直径 3.0，3000 RPM（无负载），间歇工作循环 (60%)，2 线，封闭式结构，2 安培无负载，500 磅时为 10 安培。比例为 20:1。 |
4) 24 VDC 永磁刷，2.5 直径，6000 RPM（无负载），间歇工作循环 (60%)，2 线，封闭式结构，4 安培无负载，15 安培，500 磅。比例为 20:1。 | |||||||||
驱动螺丝  | .750-6 Acme 在行程末端带有止动环。 | 螺母外径：1.625 螺母安装：1 9/16-18 螺纹 材料：带黄铜螺母的钢螺钉。 | |||||||||
齿轮减速机
| 两者都是单级蜗轮式，带有 63302 滚珠轴承，以适应驱动螺杆的推力。 外壳：压铸铝合金。 轴承：蜗杆轴和梯形丝杠 | 蜗杆和齿轮材料：热处理钢。 电机联轴器：硬度为 70 的氯丁橡胶，带有两个热处理钢嵌件。 润滑：用合成油脂永久润滑。 | |||||||||
重量 | 85237 6.4 磅。（6 英寸行程少联轴器和驱动轴） | 85238 5.6 磅。（6 英寸行程少联轴器和驱动轴） | |||||||||
